Зимние холода заставляют каждого задумываться о вопросе обогрева помещения. Существует несколько способов, отличающихся по виду устройства, топлива, эффективности. Еще несколько десятков лет назад в странах центральной Европы единственным способом отопления являлся камин. Он продолжает оставаться популярным устройством и в настоящее время, но считается, что его функции сводятся лишь к факту самого присутствия в комнате, а возможности нагреть воздух в комнате носит лишь локальный характер.

Но идеи совершенствования классического камина позволили еще в то далекое время не только увеличить эффективность использования камина, но и применять его для отопления дома, состоящего из нескольких комнат. Созданный камин с воздушным отоплением является одной из удачных модификаций классического камина, поскольку имеет ряд характерных конструктивных дополнений.


На рисунке схема распределение тепла вокруг камина

Как работает

Чтобы в полном объеме оценить эффективность камина с воздушным контуром, придется рассмотреть принцип передачи тепла в классическом камине. Как известно, существует три способа, позволяющих передавать тепловую энергию. Теплопроводность воздуха достаточно мала, поэтому такой способ никогда и не рассматривался в качестве доминирующего.

Достоинства конвекции раньше не были объективно оценены, поэтому ключевая ставка делалась на излучение. Классический камин с открытой топкой нагревал даже не воздух в комнате, а окружающие предметы, а те, в свою очередь, передавали тепло воздуху и комната прогревалась. Однако о передаче тепла в другие помещения даже нельзя было мечтать.

Со временем перенос вещества, как способ транспортировки энергии все больше и больше стал интересовать печных мастеров. Современное воздушное отопление от камина основано на том, что нагретый воздух разносится по комнатам. В конструкции такого камина реализовывается выполнение двух основных задач:

  • эффективный нагрев воздушных масс;
  • их передача на расстояние.

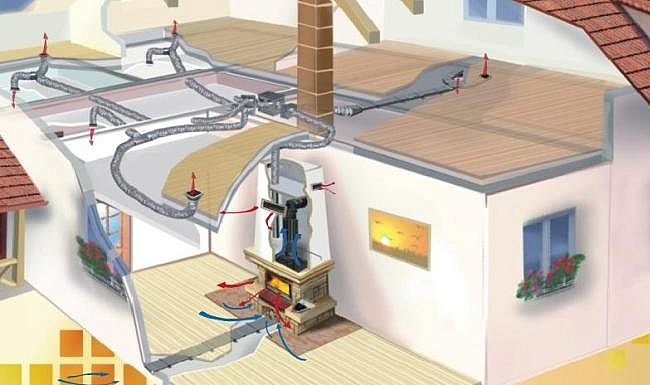

Воздушная отопительная система

Схема работы воздушной отопительной системы

С первой задачей помогают справиться полые каналы, которые устраиваются в корпусе камина между топкой и внешней стенкой. Они могут быть выполнены в виде лабиринта для того, чтобы увеличить площадь контакта воздуха с нагретыми стенками топки.

Подобным образом устроена русская печь в районе дымохода. Только тап передача тепла производится от горячего воздуха к стенкам. Воздух снизу попадает в каналы через специальные отверстия и нагревается. Конвекционные потоки движутся вверх и походу движения температура воздуха еще больше повышается. Для движения воздуха по извилистым каналам одной естественной конвекции недостаточно. Приходится применять вентиляторы, которые нагнетают новые порции воздуха и вытесняют нагретые массы, обеспечивающие обогрев комнаты.

Вторая задача реализуется за счет разводки воздушного канала по комнатам. Теплый воздух по воздуховодам попадает в соседние комнаты. Если длина воздуховода не превышает 3 метров, тогда для транспортировки используется естественная конвекция. В противном случае обеспечивается принудительная циркуляция.

Достоинства

Рассмотрим основные достоинства каминов с конвекционным отоплением, а затем перейдем к устройству. Системы отопления с воздушной циркуляцией имеют целый перечень преимуществ перед классическим камином, выделим только самые значимые из них.

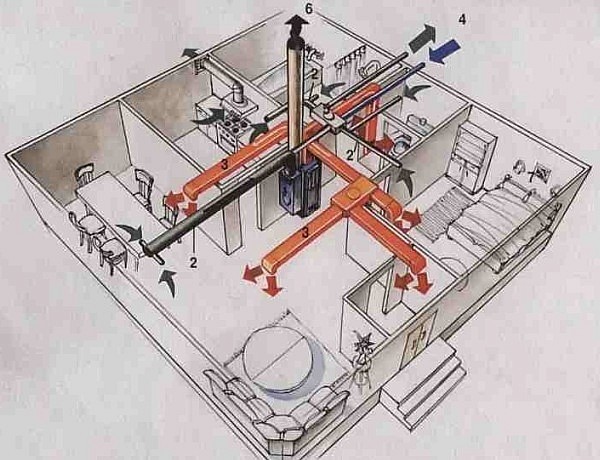

Схема передачи тепла в доме

Схема распределения тепла по дому

  • Передача тепла с помощью излучения полностью прекращается при остановке камина. Когда погаснет камин с конвекционным принципом нагрева, воздух некоторое время продолжает циркулировать, отапливая все комнаты. Этот факт способствует экономии топлива и повышению КПД.
  • Благодаря тому, что для отопления дома используется воздух, есть возможность увеличить эффективность работы камина за счет дополнительного теплообмена не только в области топки, но еще и в дымоходе.
  • Циркуляция воздуха подразумевает поступление новых порций извне. Это обеспечивает дополнительную вентиляцию в помещении.
  • По сравнению с водяным отоплением, где передача энергии осуществляется в два этапа, воздушный отопительный контур транспортирует непосредственно теплоноситель, который будет наполнять комнату.
  • Наличие вентиляторов, которые участвуют в циркуляции теплоносителя, увеличивает длину каналов с воздуховодами до 10 метров.

О возможности установки камина необходимо думать при возведении стен. Во-первых, строительство фундамента для камина легче выполнить, когда еще нет напольного покрытия, а во-вторых, разводка воздушных каналов требует частичного разрушения стен. Во время их возведения можно сразу снабдить комнаты каналами.

Составные элементы

Чтобы понять устройство камина с воздушным отоплением, нужно вникнуть в принцип конвекционной передачи энергии и в строение самой конструкции.

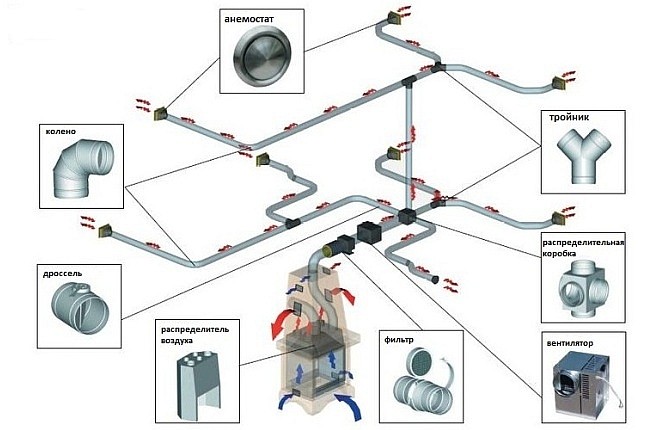

Элементы системы отопления

Составные элементы системы

  • Корпус камина, выполненный в виде портала.
  • топка закрытого типа.
  • Распределительный узел, в котором происходит перенаправление воздушных потоков по каналам.
  • Воздуховоды, их роль могут играть гибкие трубы.
  • Декоративные решетки, прикрывающие места выхода воздуха в пространство комнаты.

Самостоятельный монтаж

Следует сразу заметить, что все работы по организации постройки камина с воздуховодом своими руками довольно трудоемкие. Кроме того, процесс подразделяется на этапы, каждый из которых имеет свое теоретическое обоснование.

Однако это не говорит о том, что самостоятельное обустройство такого камина невозможно. При наличии готовых проектов и необходимых чертежей, можно выполнить весь монтаж качественно и без существенных ошибок даже с минимальным опытом в печном деле.

Многие профессионалы охотно делятся своими наработками. Рекомендуется использовать проверенные годами идеи опытных мастеров. Готовая схема монтажа углового камина воздушного отопления поможет начинающему мастеру на каждом этапе начиная с кладки самого корпуса.

Схема кладки камина из кирпича

Схема кирпичного камина

Выбор места для камина

Первый подготовительный этап сопровождается выбором места установки будущего камина. Несмотря на то что по дизайнерскому решению существует множество вариантов, в данном случае придется руководствоваться исключительно практичностью решения.

Для качественного отопления дома камином необходимо не только обеспечить комнаты системой воздуховодов, но и оптимизировать длину каналов. Чем меньше длина, тем более качественным будет циркуляция. Следовательно, камин необходимо устанавливать в углу, чтобы задействовать максимальное количество комнат.

В больших домах все комнаты прогреть не удастся, и с этим придется мириться. Но в типовых планировках всегда можно отыскать такую комнату, которая бы граничила с максимальным количеством других комнат.

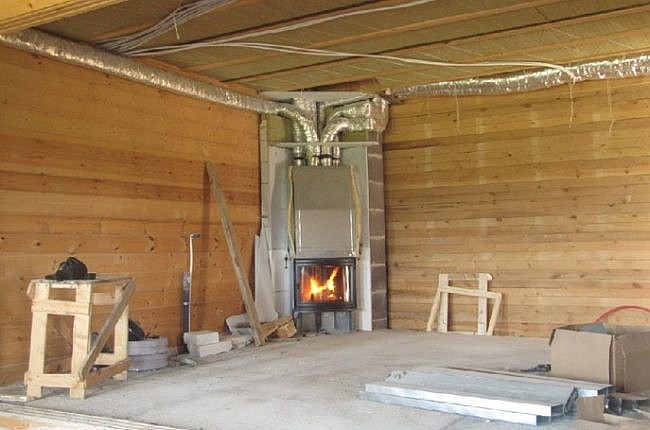

Угловой камин в домеУдачное угловое расположение

Возведение фундамента

По своей массе камин с конвекционным отоплением практически не отличается от классического камина. Этап возведения фундамента тоже будет аналогичным. Роется котлован так, чтобы его глубина была 60-70 см. В зависимости от выбранного проекта, камины могут иметь подиум или прямоугольный корпус, как у английских стилей. Это будет влиять на то, какой площадью выполнять фундамент. Его границы должны на несколько сантиметров превосходить габариты камина.

Для заливки фундамента потребуется песок и щебень. Но иногда котлован заполняют бетонными блоками. Все это создает надежную опору для камина. В качестве раствора следует использовать состав для кладки в пропорции 1:4 из цемента и песка. Высота фундамента должна соответствовать уровню напольного покрытия. Все остальные строительные работы требуется приостановить для полного застывания раствора.

Кладка стенок

Сделав на фундаменте прослойку из рубероида, можно приступать к кладке самого камина. Чтобы учесть наличие всех узлов и калориферных каналов, через которые будет проходить воздух, следует кладку выполнять отдельными рядами по строго определенной схеме. Этот принцип не зависит от опыта работы. Даже профессионалы осуществляют подобные действия с тем отличием, что многие схемы они помнят наизусть.

Строительство углового камина из кирпича

Непосредственное строительство камина

Некоторые варианты каминов предусматривают формирование топки из кирпича. Но встречаются популярные модели, в которых металлическая топка в виде кассеты встраивается в кирпичный портал. Измерения показывают, что варианты с металлическими топками обладают несколько большим КПД, чем с кирпичными. Однако разница настолько несущественна, что каждый выбирает подходящее исполнение на основании собственной платежеспособности.

Установка воздуховодов

В том месте, где воздуховоды проходят сквозь стены комнаты, температура воздуха не такая высокая, как в топке очага. Но предусмотреть условия безопасности все равно необходимо. Места соприкосновения воздуховода и отделочных материалов стен изолируются минеральной ватой.

Сама же магистраль выполняется из кирпича при постройке дома или из гибкой металлической трубы. Задача мастера заключается в теплоизоляции этой магистрали, чтобы воздух как можно дольше сохранял энергию при транспортировке. Скрыть воздуховод можно с помощью короба из гипсокартона. Для этого выполняется каркас из металлического профиля и обшивается листами термостойкого гипсокартона. В некоторых случаях воздушные каналы выполняются внутри стены.

Качественно смонтированная система отопления позволяет с помощью камина эффективно нагреть стразу весь дом, таким образом, удается совместить декоративные качества и технические возможности.
